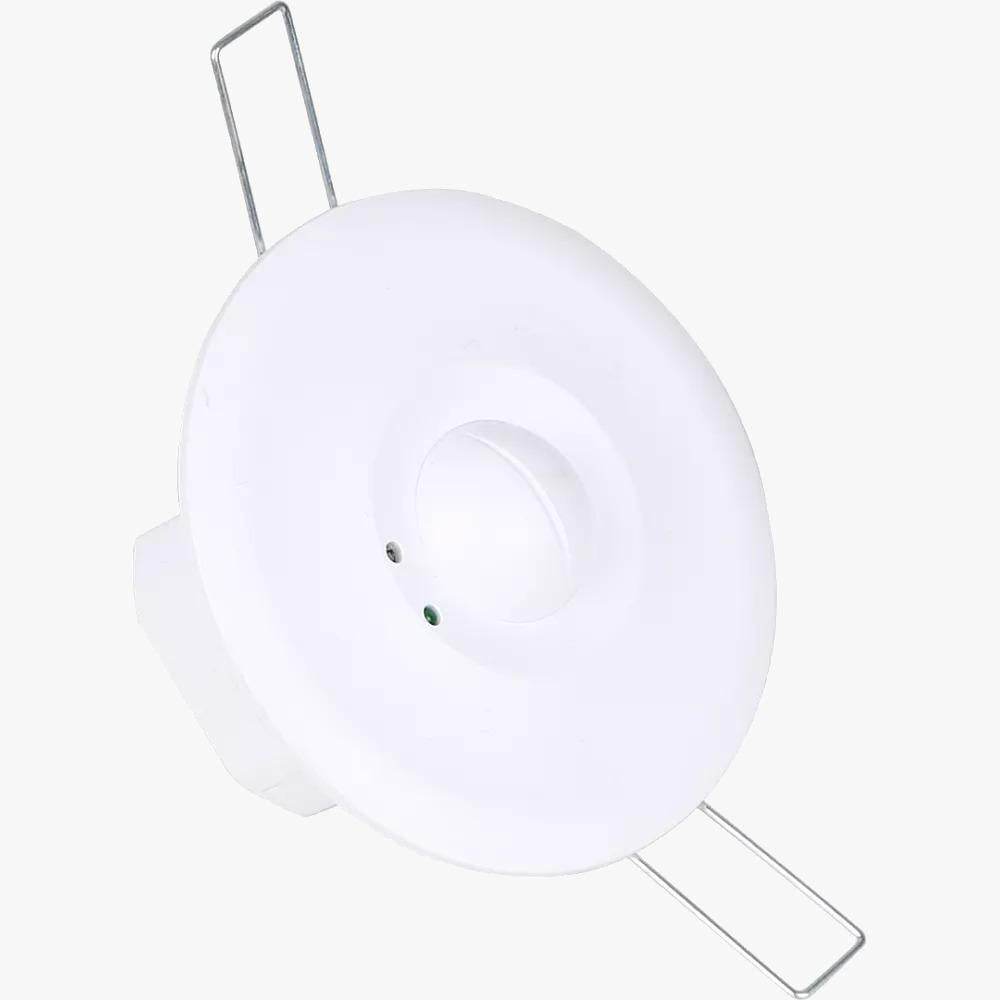

مستشعر حساس حركة بالموجات الدقيقه نطاق 10 متر دفن مربع 7 سم SR2458

التفصيل الكامل لمستشعر الحركة SR2458 (موجات دقيقة - 5.8 جيجا هرتز)

1. مواصفات الجهاز الدقيقة

النوع: مستشعر حركة بالميكروويف يعمل بتردد 5.8 جيجا هرتز (نطاق ISM).

نطاق الكشف:

المسافة: من 2 إلى 10 أمتار (قابلة للضبط حسب الحاجة).

الزاوية: 360 درجة (كشف شمولي).

الجهد الكهربائي: 220-240 فولت تيار متردد (AC) بتردد 50 هرتز.

القدرة على التحمل:

3000 واط للمصابيح المتوهجة.

800 واط للمصابيح الموفرة للطاقة.

تأخير الإيقاف (Time Delay): من 10 ثوانٍ إلى 30 دقيقة (قابل للضبط).

حساسية الإضاءة (LUX): من 10 لوكس (إضاءة خافتة) إلى 500 لوكس (إضاءة قوية)، مع إمكانية العمل طوال اليوم.

ارتفاع التركيب المثالي: 1.5 إلى 3.5 متر من الأرض (الأفضل بين 1.8 إلى 2.5 متر).

استهلاك الطاقة: 0.9 واط (منخفض جدًا).

2. أين يُستخدم هذا المستشعر؟

الممرات والسلالم: لإضاءة المصابيح عند الحركة.

المخازن والجراجات: للكشف عن وجود أشخاص.

المكاتب والمنازل: لتشغيل الأضواء تلقائيًا عند الدخول.

الأماكن الخارجية: مثل المداخل، مع مراعاة عدم تعرضه للماء (ليس مضادًا للماء إلا إذا كان مُعلنًا).

3. طريقة التركيب (التوصيل الكهربائي)

فك الغطاء العلوي: لضبط إعدادات DIP.

التوصيلات الكهربائية:

الأسلاك الرئيسية (من الكهرباء):

سلك Phase (L) → يُوصل بـ L.

سلك Neutral (N) → يُوصل بـ N.

أسلاك الحمل (المصابيح أو الجهاز المراد تشغيله):

سلك Neutral (N) → يُوصل بـ N'.

سلك Phase (L) → يُوصل بـ L'.

إعادة تركيب الغطاء: بعد الانتهاء من التوصيل.

4. كيف يعمل المستشعر؟

مبدأ العمل:

يرسل المستشعر موجات دقيقة (5.8 جيجا هرتز) ترتد عند وجود حركة، فيكتشف التغير في الموجات ويشغل الحمل (مثل الإضاءة).

يمكنه الكشف حتى من خلال الزجاج أو الجدران الرقيقة.

التشغيل التلقائي:

عند اكتشاف حركة → يشغل الحمل (مصباح، جهاز، إلخ).

بعد انتهاء الحركة → يستمر الحمل يعمل طوال مدة Time Delay المضبوطة (مثلاً 5 دقائق).

إذا تحرك شخص آخر خلال فترة التأخير → يتم تجديد الوقت تلقائيًا.

5. طريقة ضبط إعدادات المستشعر (DIP Switches)

يحتوي المستشعر على 8 مفاتيح DIP للتحكم في:

أ. ضبط المسافة (الحساسية)

S1 S2 المسافة

0 0 2 متر

0 1 5 متر

1 0 8 متر

1 1 10 متر

ب. ضبط وقت التأخير (Time Delay)

S3 S4 S5 الوقت

0 0 0 10 ثوانٍ

0 0 1 1 دقيقة

0 1 0 5 دقائق

0 1 1 10 دقائق

1 0 0 15 دقيقة

1 0 1 20 دقيقة

1 1 0 25 دقيقة

1 1 1 30 دقيقة

ج. ضبط الإضاءة (LUX)

S6 S7 S8 وضع الإضاءة

0 0 0
